دستگاه جوش پلاستیک التراسونیک
جوشکاری پلاستیک فراصوت یکی از جدیدترین روش‌های اتصال ترموپلاستیک‌ها است. این روش بسیار سریع بوده و در عرض چند دهم ثانيه اتصال جوش را به وجود می آورد. از امواج فراصوت با فرکانس زیاد و دامنه کم برای ایجاد گرما، ذوب کردن ترموپلاستیک‌ها و کامپوزیت‌های ترموپلاستیکی در ناحیه اتصال و ایجاد جوش استفاده می شود.
- کاربرد دستگاه جوش پلاستیک التراسونیک
دستگاه جوشکاری پلاستیک التراسونیک، برای اتصال قطعات ترموپلاستیکی استفاده می‌شود. مکانیزم این اتصال‌دهی مبتنی بر فناوری التراسونیک توان بالا می‌باشد که با ایجاد ارتعاشات مکانیکی فرکانس بالا بین قطعات ترموپلاستیکی، فصل مشترک قطعات که در تماس با یکدیگر قرار دارند را ذوب می‌کند. مذاب ایجاد شده تحت نیروی ناشی از فشار هوای فشرده‌ی سیلندر پنوماتیک دستگاه، سرد می‌شود و یک جوش سریع، یکنواخت و مستحکم پدید می‌آورد. در تصویر روبرو انواع پلاستیک های گرمانرم (ترموپلاستیک) که قابلیت جوشکاری به روش التراسونیک دارند، نشان داده شده است.
- فرایند طراحی دستگاه جوش پلاستیک التراسونیک
تکنولوژی های مختلفی برای اتصال قطعات پلاستیکی میتوان به کار برد که در جدول زیر مزایا و محدودیت های روش التراسونیک نسبت به روش های دیگر بیان شده است:
محدودیت‌ها
محدود به جوشکاری به شکل لبه‌ای روی هم و اتصالات برشی
محدودیت در ضخامت قطعات که با توجه به جنس قطعات، این محدودیت متفاوت است.
با اعمال نیروی فشاری توسط هورن به قطعه بالایی، این قطعه دچار تغییر شکل می‌شود.
در صورت بزرگ بودن قطعات جوشکاری ممکن است این قطعات دچار ارتعاشات هارمونیک شوند و نویز در محدوده‌ی شنوایی انسان ایجاد کنند.
مزایا
قابلیت جوشکاری ترموپاستیک‌های آمورف و شبه کریستالی
زمان جوشکاری بسیار کوتاه
قابلیت جوشکاری قطعات نازک به قطعات ضخیم
انرژی مصرفی بسیار کم در مقایسه با دیگر فرآیندها
قابلیت اتوماسیون و مانیتور کردن فرآیند
عدم نیاز به فیلر، گاز و دیگر موارد مصرفی
عدم ایجاد آلودگی زیست محیطی
- مشخصات فنی دستگاه جوش پلاستیک التراسونیک

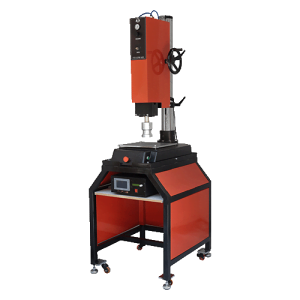

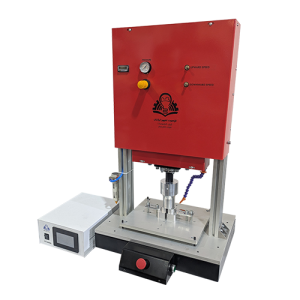

بر اساس ابعاد و هندسه ی قطعات، دو مدل دستگاه جوش پلاستیک توسط این شرکت ساخته شده است. دستگاه FTI-UPW برای جوشکاری قطعات بزرگ و دستگاه FTI-UPWM برای جوشکاری قطعات کوچک استفاده می شود. مشخصات این دستگاه ها مطابق جدول زیر است.
| FTI-UPWM | FTI-UPW | |
|---|---|---|
| ابعاد دستگاه | 75*75*192 سانتیمتر | 45*55*100 سانتیمتر |
| وزن دستگاه | 120 کیلوگرم | 50 کیلوگرم |
| برق مصرفی | برق تک فاز | برق تک فاز |
| محدود فشار نیوماتیک | 1-5 بار | 1-7 بار |
| حداکثر نیرو جک | 2500 نیوتن | 1000 نیوتن |
- مشخصات سیستم التراسونیک
| فرکانس | 20 کیلوهرتز |
| توان اسمی | 2 کیلووات |
| ابعاد هورن | مطابق با ابعاد قطعه قابلیت سفارش دارد |
| نوع تنظیم فرکانس | قابلیت خود تنظیمی فرکانس |
| تنظیمات زمان | قابلیت تنظیم زمان جوشکاری و سرد شدن جوش |
| از ویژگی ها | سیستم اضافه بار و قطع خودکار |
کاربرد های صنعتی دستگاه جوش پلاستیک التراسونیک
خودرو سازی
لوازم خانگی
تجهیزات پزشکی
هوا فضا
صنایع نساجی
صنایع بسته بندی
- کارکرد دستگاه جوش پلاستیک التراسونیک
